油氣潤滑系統安裝使用說明書

油氣潤滑系統相關資料

1. 油氣潤滑系統電源需求:

(1) AC 220V±10%60Hz

(2) 在油氣潤滑系統入電前端, 加裝 AC220V電源穩壓器(AVR)

(3) 接著加裝線圈比為 1:1, 220V:220V的隔離變壓器(Isolation Transformer)容量規格皆為 220VA以上。

2. 油氣潤滑系統週邊配置:

(1)空壓機 :建議單獨使用 7.5HP 以上空氣壓縮機,需求風量約580 L/min.(採用無油式空壓機效果更好(2)冷凍式壓縮空氣乾燥機 : 需求規範如下,

a. 入口空氣溫度:Max.80℃(高溫型

b. 露點壓力:7/ 2G,露點溫度 2~10℃。

c. 使用壓力:7/ 2G

d. 處理風量:1000L/min.以上。(3)精密過濾器 : 7bar空氣壓力狀態下,處理風量 1000L/min.以上。第 1 支過濾器精度 5micron,第 2 過濾器精度 1micron精密濾油過濾器在正常使用下壽命約 6000 小時

3. 一般規格 :

(1) 油品規格: MobilDTELight ISOVG32

(2) 油管規格 : 油氣管 LEGRIS4*6Q-42,長度應在 2~5米之間。油管不得長於 10米。氣管不得長於 10米。

(3) 空氣品質要求:ISO8573

a. Solidscontent : Class3,max.particlesize5μm

max. particle content 5 mg/m3

b. Pressure dewpoint: Class 4, max. pressure dewpoint +3℃,

c. Oilconcentration:Class3,max.concentration1mg/m3

4. 特別注意事項 :

(1) 每日機器使用前須作強制潤滑 390秒,強制潤滑完成後油氣潤滑裝置會送出 ready 訊號,主軸才可運轉。

(2) 各項過濾系統請於機器啟動前強制排水壹次,以免殘餘水進入主軸。

(3) 油氣管須確實插緊, 並禁止任何不正常之壓折,或外力強加之異常變形。

(4) 洩油孔附近嚴禁任何阻塞。

(5) 油氣管禁止轉接,以免造成油氣自轉接處洩漏。

(6) 油氣混合閥至主軸之管路必需使用透明管,以方便觀察油氣  流動的情形。

(7) 油氣潤滑之回收油需接管回收,但不重新使用。

(8) Ready 輸出接點(軍規接頭 3, 4 pin)使用說明:

a. Ready輸出接點為一繼電器(Relay)的輸出乾接點並且迴路上有串接一 0R電阻, 原則上此一輸出迴路會接至外部控制系統的 PLCIO輸入(Xn),整個迴路電流大小會受到 PLC部光耦合電晶體的限流電阻決定(一般都是幾個 mA大小而), 所以使用上不會有 0R電阻燒毀情形,  並造成永久的開路的現象。

b. 切勿直接將有電壓差的迴路直接接到 3,4pin,會造成 0R

電阻燒毀情形。

c. 3,4pin迴路如有控制负載, 電流大小請限制在 0.5A以下 ( < 500mA )

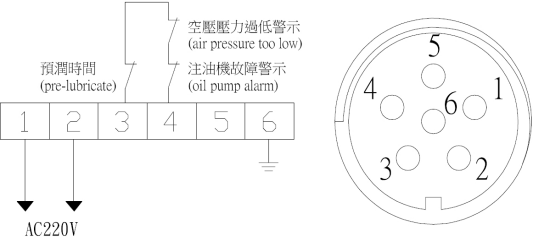

5. 端子接線圖


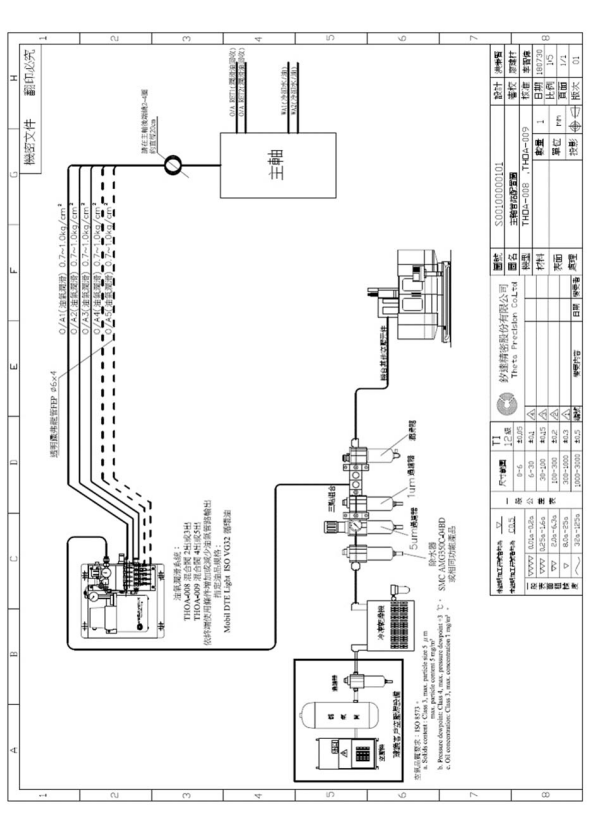

1. 管路迴路圖

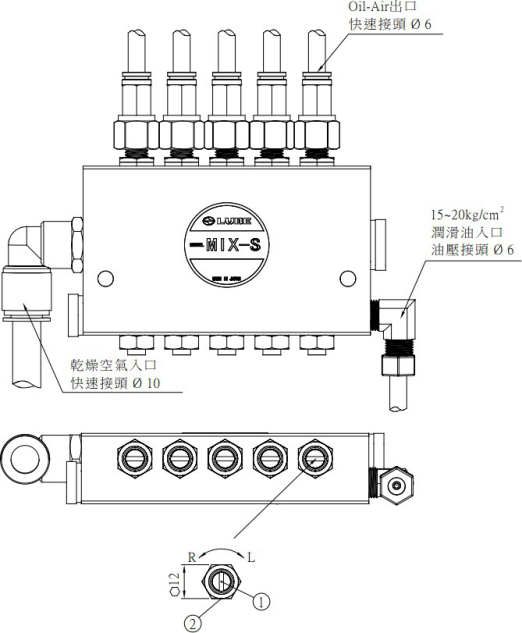

7、油氣混合閥外型圖及調整安裝方式示意圖



(1) 調整油氣入口壓力須先放鬆【211㎜六角螺帽。

(2) 使用一字螺絲起子左右旋轉調整中間【1】一字螺絲,調整油氣入口壓力 0.8~1.0 /cm²

(3) 管路壓力調整完成後,需重覆確認各管路壓力直到全部為定值 0.8~1.0 /cm²

(4) 鎖緊【211㎜六角螺帽。

8. Oil-Air 入口壓力顯示及測試安裝方式



1. 油品選擇


1. 故障訊息

(1). 預潤狀態:LED燈隔 4 秒亮一秒(持續)

(2). 氣壓不足:持續亮燈。

(3). 液位過低:LED燈閃爍( 1秒閃爍 1)

(4). 油壓壓力不足:LED燈閃爍( 2 秒閃爍 1 )
